塑料絕緣操控電纜GB/T9330-2020規范于本年10月1日開端施行，各方對新版規范的施行都進行了規范的宣貫、訓練或解說。具體了解新舊規范的改變，對更好的履行產品規范、安穩產品質量、加強精細化辦理具有很重要的含義。一起為了輔導企業職工出產、檢測及出售等對操控電纜產品規范的進一步學習，特羅列幾點規范改變以供參閱。

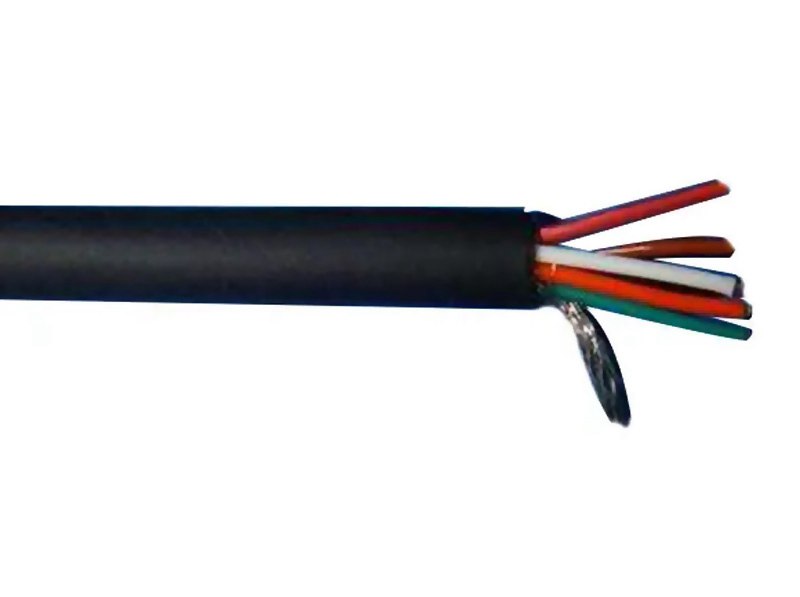

電纜標準GB/T9330-2020規范
1、新版規范添加了銅/塑復合帶（箔）屏蔽；
而在GB/T 9330-2008版中P2只表明銅帶屏蔽。
2、添加了銅絲織造屏蔽用單絲的單絲直徑查核
規范規則：“織造用軟圓銅線或鍍錫圓銅線的標稱直徑見表7，直徑丈量值不該小于標稱直徑減去0.02 mm”。因而實踐履行新規范過程中織造屏蔽用銅絲的消耗量要添加。
3、添加了擠包、繞包內襯層厚度的查核目標和繞包內襯層均勻厚度測驗辦法
擠包內襯層的最薄處厚度不該小于標稱厚度的80%（核算成果應修約到2位小數，即準確到0.01 mm）；繞包內襯層的均勻厚度不該小于標稱厚度的80%（核算成果應修約到2位小數，即準確到0.01 mm）。
繞包內襯層的均勻厚度等于各層帶材丈量厚度的總和，按以下辦法丈量。
從樣品上取下繞包帶材，展平后丈量每層帶材中心部位的厚度。
選用GB/T 2951.11－2008規則的指針式測厚儀在（0.07±0.01）MPa壓力下堅持20 s后馬上測驗。測厚儀的上下丈量面均為平面，其間圓形上壓腳直徑（5.0±0.1）mm，下丈量面直徑不小于5.0 mm。取5次測驗的均勻值作為丈量成果。
4、添加了鎧裝鋼帶厚度和鎧裝鋼絲直徑的查核要求和鎧裝層尺度測驗辦法
鋼帶鎧裝由雙鋼帶左向繞包在內襯層上，內層和外層鋼帶的標稱厚度和標稱寬度應相同。外層鋼帶應在內層鋼帶繞包空隙的上方，且應看不到內層鋼帶的繞包空隙。兩層鋼帶的繞包空隙均不該大于鋼帶標稱寬度的50%。
鋼絲鎧裝由單層鋼絲左向或雙層鋼絲內層右向、外層左向繞包在內襯層上。每層鋼絲之間空隙的總和不該超越1根鋼絲的直徑。
鋼帶的最薄處厚度不該小于標稱厚度的90%（核算成果應修約到2位小數，即準確到0.01 mm），鋼帶的均勻寬度不該大于標稱寬度。在鋼帶的中心部位丈量兩處，取最小值作為最薄處厚度；在距離不小于100 mm的兩處各丈量一次寬度，取均勻值作為鋼帶的均勻寬度。
鋼絲的均勻直徑不該小于標稱直徑的95%（核算成果應修約到2位小數，即準確到0.01 mm）。在距離不小于100 mm的兩處別離丈量直徑，每處在彼此筆直的兩個方向各丈量一次，取四個丈量值的均勻值作為鋼絲的均勻直徑。
5、添加了護套火花實驗要求
新規范明確規則：“金屬屏蔽電纜、金屬鎧裝電纜的護套應按GB/T3048.10－2007飽嘗工頻火花實驗查看”。
6、添加了電纜外徑上限值的核算辦法
新版GB/T 9330-2008《塑料絕緣操控電纜》附錄A比照GB/T 9330.1-2008《塑料絕緣操控電纜第1部分：一般規則》附錄A，有較大改變：
1）添加了“有云母帶耐火層的電纜絕緣線芯”尺度核算
2）完善了“成纜系數”，此成纜系數來源于GB/T 12706.1-2008的附錄A.2
3）添加了對阻隔套的規則
4）添加了“電纜外徑上限值”的核算辦法
7、其他改變
7.1刪除了GB/T 9330.2-2008中“6.8外形尺度”中的表5-表12和GB/T 9330.3-2008中“6.8外形尺度”中的表6-表11。
7.2添加了交聯聚乙烯絕緣的縮短實驗和吸水實驗。
7.3添加了PVC/D絕緣的開裂伸長率和ST5護套的開裂伸長率
7.4刪除了ST3護套資料
7.5添加了聚乙烯護套的功能要求和無鹵聚烯烴護套的吸水實驗
8、特別指出
8.1 KVVP4電纜
因為以往KVVP2類類型的許多運用，特別是許多設計院選型庫中，許多類型都選用的KVVP2類，在新規范履行后，關于KVVP2類電纜屏蔽資料一定是選用銅帶屏蔽，而因為我們關于KVVP4類型的生疏，其推行也需求我們的共同努力。
8.2電纜“假定值的核算辦法”的改變以及內襯層、鎧裝層、護套層厚度的改變，以及資料實驗要求的添加或改變等，從而發生電纜原資料本錢的改變。特別要重視的是舊版規范內相關表格中選用的假定直徑是核算的假定直徑取整數后的數據，而新版規范內相關表格中選用的假定直徑是核算的假定直徑保存一位小數的數據，這個改變也會帶來護層標稱值選取的改變。
總而言之，要加強新規范的學習，其他改變內容請具體閱覽GB/T 9330-2020《塑料絕緣操控電纜》規范文本。不詳之處，敬請糾正。
